	      AY5660 輸入輸出模塊



            AY5660 輸入輸出模塊












            產品詳細介紹





	功能和用途









·連接在火災報警控制器的信號總線上，提供兩組常開觸點和兩組反饋信號輸入端子。

·能夠?qū)崿F(xiàn)對全自動防火閥、兩步降防火卷簾門等設備的動作控制，并將設備的動作狀態反饋給火災報警控制器。

·能夠監視模塊外部連接線的通斷狀態。




	·能夠監視外部設備控制電路電源的供電狀態。











	技術指標
























						靜態電流






						＜2mA






						輸出觸點容量






						DC30V/5A










						動作電流






						＜25mA






						環境溫度






						-10℃～+50℃










						信號總線電壓






						DC16V～28V






						環境濕度






						≤95%RH （40℃±2℃）










						工作電壓






						DC18V～24V






						外形尺寸






						85×85×35mm

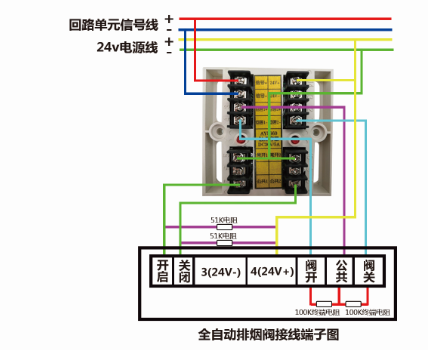

	產品接線圖











































	故障排除方法
















	·設備故障：測量信號線電壓是否在工作電壓值內；檢查設備編碼是否正確。




	·自檢故障：24V電源線為是否按極性接線，且電壓是否在工作電壓值內；模塊出廠配置的100K電阻是否連接在外部設備反饋無源觸點的兩端；模塊常開和公共兩端與外部受控設備之間是否構成一個電壓為24V的回路；與現場控制設備的開關狀態是否一致；模塊兩個編址所接外部設備是否都正常。

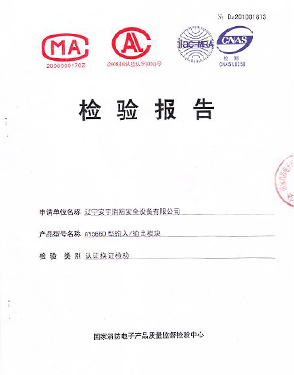

	檢驗報告

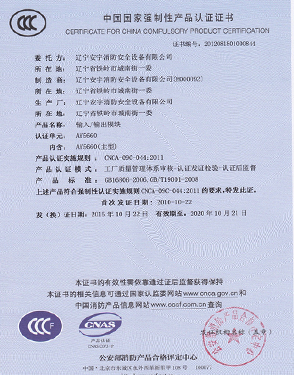

		認證證書
