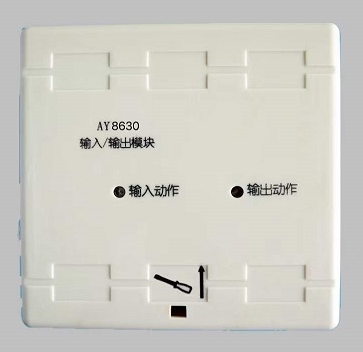

·用于連接在消防聯動控制器的信號總線上，實現對排煙閥、送風閥、防火閥等消防設備的控制，并將設備的動作狀態反饋給消防聯動控制器。
技術指標
|
監視電流 |
≤300uA |
環境溫度 |
-10℃～+55℃ |
|
啟動電流 |
≤300uA |
環境濕度 |
≤95%RH （40℃±2℃） |
|
工作電壓 |
DC24V |
外形尺寸 |
85×85×38mm |

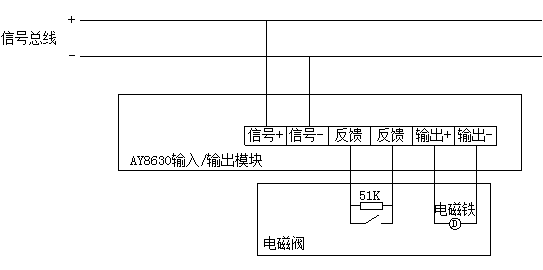

產品接線圖
注意事項
模塊反饋端所帶51K終端電阻必須接在受控設備的無源反饋端，否則會報自檢故障。主要用于檢測反饋線與受控設備的反饋端之間是否斷線。請注意不要將模塊觸點直接接入交流控制回路，以防強交流干擾信號損壞模塊或控制設備。

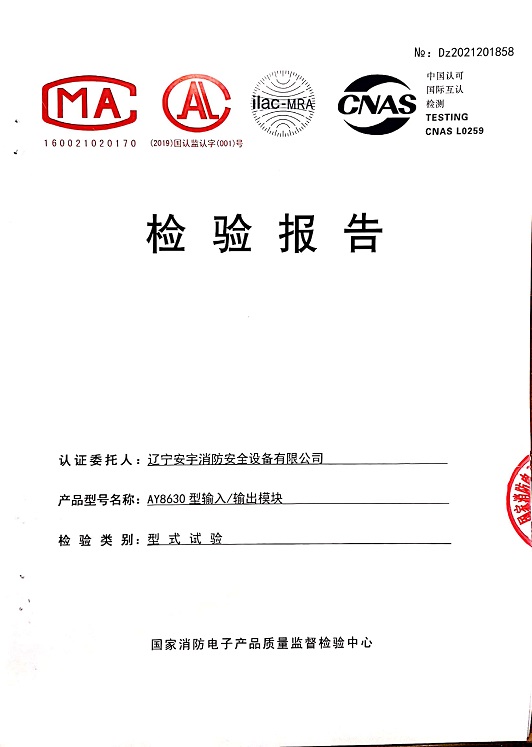

檢驗報告

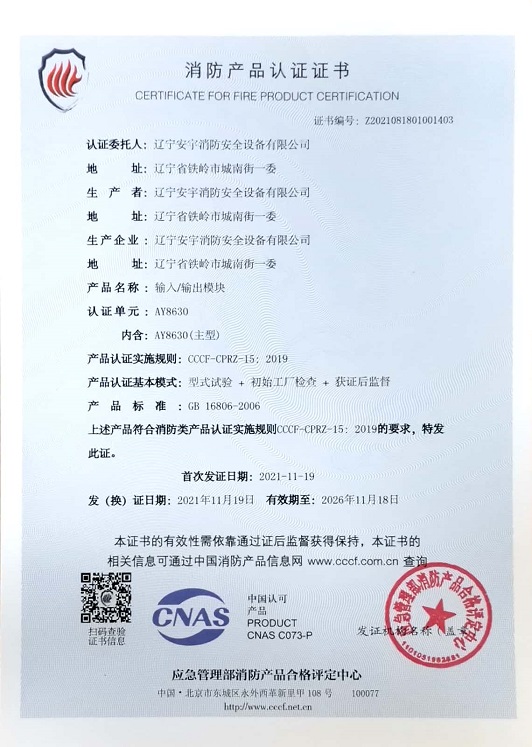

認證證書
